Har någon tillgång till illustrationer av styrventiler för tryckluftsbromsar, t.ex. Knorr KE2, eller nyare?

På jernbanearkivalier.dk finns en broschyr med ett kolorerat schema över den enklare KE1, men jag söker efter något nyare. Bremsenbude.de har ett för KE2, men där har man skrivit saker på illustrationen.

Blev nyfiken på vad det var och googlade, hittade denna, inget om KE2 men för de pengarna kanske det är värt en chansning... ;)

https://www.antikvariat.net/sv/bot37400-knorr-druckluftbremse-fur-personen-und-guterzug...

/Anders Ö

Sök på "Bremsenbude.de" Där finns mycket om KE-ventiler. Bl.a KE2 ganska långt ned i texten. Tysk text.

Ke Knorrs enhetsbroms bygger på ett ventilhus som förses med olika tillsatser

Ke0 = styrventil med extern reläventil för fyllning bromscylinder
Ke1 = styrventil med påbyggd reläventil 1-1 för fyllning bromscylinder
Ke2 = styrventil med påbyggd reläventil med kontinuerlig reglerbar reläventil för fyllning av bromscylindern

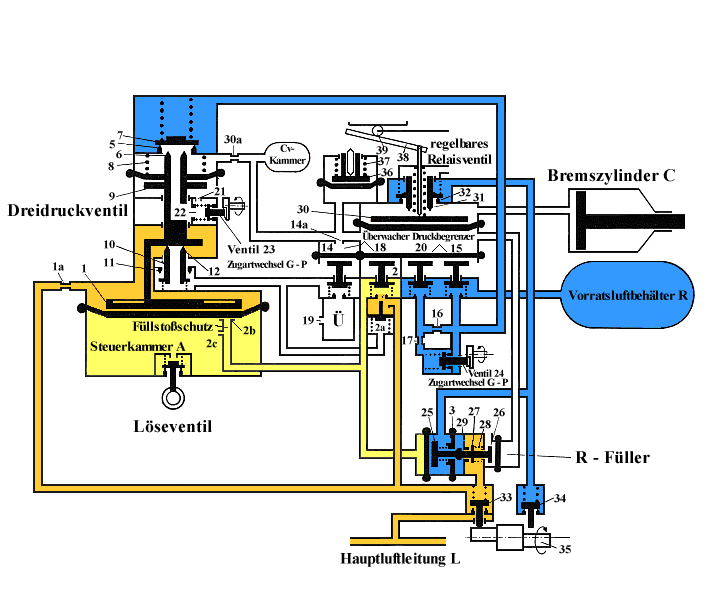

Det som skiljer den mot Ke1, är utförandet på det som på bilden kallas Regelbares Relaisventil, där du ser den lilla hävarmens som kan reglera C-trycket tex i förhållande till lasten

I moderna konstruktioner som lok och motorvagnar används Ke0 istället för Ke2.

Gammalt SJF här
https://shorturl.at/cguO5

Gammalt SJF här
https://shorturl.at/cguO5

Mitt virusprogram tycker att ovanstående länk är farligt, och tar obönhörligen bort det.

Men som ovanstående svar visar, är det nog svårt att få en bild över KE2 utan inlagd text. Jag har, i en gammal bok från DDR, en färglagd skiss på KE2. Men den har samma text som bilden på bremsenbude. Den ser för övrigt likadan ut i övrigt också. Jag antar att folket i DDR helt enkelt (för att kringgå copyright-regler osv ?) ritade av ("kalkerade") Knorrs skisser. Bilderna i bremsenbude torde genomgående härröra från Knorr (bortsett från Westinghouse då).
Så hoppet står till någon SJ-beskrivning, som inte har inlagd text.
Annars får man skanna och sedan redigera bort texten...

OT: läs på bremsenbude.de om Knorrs förarventil typ C! Föregångare, redan 1938, till D2, D3.

Berra

Gammalt SJF här
https://shorturl.at/cguO5

Mitt virusprogram tycker att ovanstående länk är farligt, och tar obönhörligen bort det.

Men som ovanstående svar visar, är det nog svårt att få en bild över KE2 utan inlagd text. Jag har, i en gammal bok från DDR, en färglagd skiss på KE2. Men den har samma text som bilden på bremsenbude. Den ser för övrigt likadan ut i övrigt också. Jag antar att folket i DDR helt enkelt (för att kringgå copyright-regler osv ?) ritade av ("kalkerade") Knorrs skisser. Bilderna i bremsenbude torde genomgående härröra från Knorr (bortsett från Westinghouse då).
Så hoppet står till någon SJ-beskrivning, som inte har inlagd text.
Annars får man skanna och sedan redigera bort texten...

OT: läs på bremsenbude.de om Knorrs förarventil typ C! Föregångare, redan 1938, till D2, D3.

Berra

Maila mig din e-postadress så får du dokumentet den vägen.

/Carl Henrik

Uppenbarligen fungerar det inte att har förkortade länkar till http-adresser.
Dokumentet ligger på en server hemmavid, servern är inte"säker" enligt nuvarande protokoll så ni som klickar på länken kan få upp en varning.

Länk till styreventildokumentet:
http://lillsjon.net/~a120b/ke/SJF%20426.424.0.pdf

Det är inte https dvs det finns för mottagaren inte någon försäkran om att det
verkligen är lillsjon.net på andra sidan.

Varningen kan beroende på bortses från.

Det pågår nu en borttagning av gamla icke https-tjänster.
